REFERANS İŞARETLERİNİ YERLEŞTİRİRKEN NELERE DİKKAT ETMELİYİM?

Basılı malzemenin mükemmel kesimi

Birçok uygulama, mevcut referans işaretlerinin veya diğer malzeme referans noktalarının hassas şekilde kesilmesini gerektirir. eurolaser bu amaç için bir kamera ve değerlendirme yazılımından oluşan akıllı bir çözüm sunar: LaserScout POSITION plus .

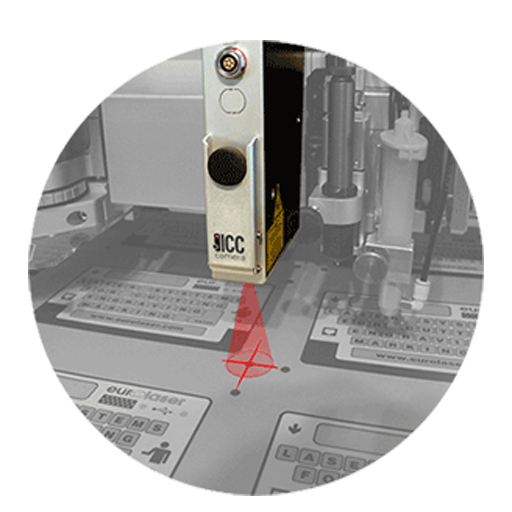

Kamera doğrudan işleme kafasına kurulur ve işleme prosedürünün başlangıcında tanımlanan referans işaretlerini kullanarak iş parçasını arar. Bu şekilde, baskılı, dokuma veya işlemeli referans işaretlerinin yanı sıra kenarlar veya diğer yüksek kontrastlı konturlar görsel olarak taranabilir. İş parçasının gerçek konumu ve boyutları böylece tam olarak tanınır ve sonraki işlemler için dikkate alınır.

eurolaser LaserScout POSITION yazılımı genellikle bir dizi farklı referans işaretini tanıyabilir. Mümkün olan en iyi düzeyde tanınma ve güvenilirlik elde etmek için birkaç ipucunu bir araya getirdik. Bunlar elbette bağlayıcı gereklilikler değildir, ancak sorunsuz bir işleme deneyimi sağlamaya ve üretkenliği artırmaya yardımcı olur.

Lütfen aşağıdaki özellikleri göz önünde bulundurun:

Biçim

Bir referans işaretinin şekli veya görünümü, en belirgin özelliğidir. LaserScout POSITION, çeşitli formları tanıyabilir. Dairenin orta noktası her taraftan eşit uzaklıkta olduğundan, daireler kamera tanıma için en uygun olanıdır. Bu belirleyici avantajdır. Bir çarpı, örneğin (+), kolayca X'e dönüştürülebilir ve baskı döndürüldüğünde artık tanınmaz.

Zıtlık

İşaretleri oluştururken işaret ve arka plan arasında yeterli kontrast olduğundan emin olun. Resim 1 çok iyi bir kontrast gösteriyor. Beyaz bir arka plan üzerine siyah bir işaret yerleştirilir. Çemberi kıracak hiçbir arka plan veya baskı bunun içinden görünmez. Resim 2 , zayıf bir arka plan seçeneğine sahip. Kolay okunabilirliği sağlamaz ve tanıma sürecinde zorluklara neden olabilir. Çevredeki çalışma alanında yeterli aydınlatma olduğundan emin olun.

Boy

Görüntü sinyalini yazılıma gönderen kamera doğrudan takım kafasında bulunur. Bu nedenle, her zaman yaklaşık 30 x 30 mm'den oluşan masa yüzeyinin belirli bir alanını kapsar. Referans işaretleri, bu alan içinde kolayca tanınabilmeleri için yaklaşık 6 mm çapında olmalıdır.

Numara

Kesilecek her motif için, motifin köşelerine yerleştirilmiş en az üç referans işareti gereklidir. Genel olarak, aşağıdakiler de geçerlidir: ne kadar çok referans işareti mevcutsa, sonuç o kadar doğru olur. Gelen görüntünün 3 her motif için ayrı referans işaretleri görülebilir. Motifin uzunluğu boyunca daha fazla referans işareti vardır ve sonuç olarak sonuç daha kesindir. İçinde resim 4 , sadece tüm dizi köşelerinde referans noktası bir dizi sağlanmıştır. Yalnızca dış işaretler mevcutsa, bunlar yalnızca yerleştirme için kullanılmalıdır. Baskı yer değiştirmesini telafi etmek için birkaç referans işareti kullanmanızı öneririz.

tekdüzelik

Optimal sonuçlar için referans işaretlerinin şekil ve boyutta tek tip olması gerekir. Farklı markaların farklı ofset değerleri vardır ve bunların okunması, tüm markaların tek tip olduğu zamandan daha uzun sürebilir ve bu da üretim sürelerini artırır.

Referans işaretlerinin bu beş özelliğini dikkate alırsanız, iş akışınızı optimize edecek ve basılı motiflerin hassas kesimi için tam potansiyelden yararlanacaksınız.
